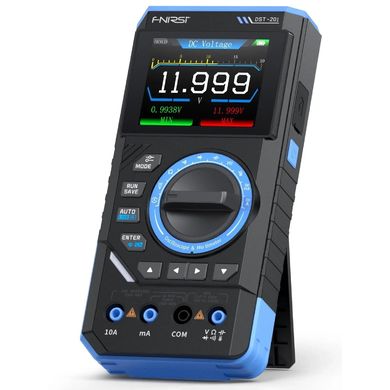

FNIRSI DST-201 Ručný digitálny multimeter, osciloskop a generátor signálov 3v1, 1 MHz, 5 MSa/s

FNIRSI DST-201 je kompaktný a výkonný prístroj, ktorýintegruje tri kľúčové meracie nástroje – digitálny multimeter, osciloskop a generátor signálov – do jedného zariadenia. Vďaka tomu je ideálny pre profesionálov, domácich majstrov, študentov a všetkých, ktorí potrebujú spoľahlivý a prenosný nástroj na diagnostiku a testovanie elektronických obvodov.

Prečo si kúpiť FNIRSI DST-201?

• Multifunkčné zariadenie 3 v 1: spojenie multimetra, osciloskopu a generátora signálov do jedného prístroja šetrí miesto a náklady bez toho, aby sa znížila funkčnosť jednotlivých prístrojov.
• S rozmermi približne 177 × 87 × 34,5 mm a hmotnosťou približne 300 g je DST-201 ideálny na mobilné použitie v teréne alebo na pracoviskách s obmedzeným priestorom.
• Široký rozsah meracích funkcií: Prístroj ponúka meranie striedavého/jed­nosmerného napätia a prúdu, odporu, kapacity, frekvencie, teploty, diód a spojitosti, čím pokrýva väčšinu bežných potrieb elektroniky.
• Prístroj DST-201 poskytuje presné merania s rozlíšením až 19999 počtov a podporuje True RMS pre merania striedavého prúdu, čím zabezpečuje spoľahlivé výsledky aj pri neštandardných signáloch.
• Dlhá životnosť batérie a jednoduché nabíjanie.

Multimeter so širokým meracím rozsahom

FNIRSI DST-201 je multifunkčný digitálny multimeter, ktorý ponúka široký rozsah meracích funkcií na pokročilé testovanie elektronických obvodov. Tento multimeter dokáže merať jednosmerné napätie do 1 000 V a striedavé napätie**do 750 V, jednosmerný a striedavý prúd do 9,999 A, odpor do 19,999 MΩ,kapa­citu do 99,99 mF a frekvenciu do 9,999 MHz. Podporuje aj meranie teploty od –55 °C do 1300 °C (snímač teploty nie je súčasťou dodávky),diódy a spojitosti. Funkcie merania napätia a prúdu pod napätím (LIVE) a True RMS pre striedavé napätie a prúd poskytujú bezpečné a presné výsledky pri testovaní obvodov pod napätím a neštandardných signálov. Pomocou tohto multimetra môžete efektívne diagnostikovať a overovať funkčnosť širokého spektra elektronických zariadení.

Osciloskop so šírkou pásma 1 MHz a frekvenciou vzorkovania 5 MSa/s

DST-201 je vybavený osciloskopom s analógovoušírkou pásma 1 MHz a vzorkovacou frekvenciou 5 MSa/s. Podporuje meranie špičkového napätia do ±400 V (so sondou 10×) a ponúka vertikálnu citlivosť od 10 mV/div do 10 V/div. Časová základňa sa pohybuje od 500 ns/div do 20 s/div. Podporuje ajautomatické meranie parametrov, ako sú Max, Min, Avg, RMS, VPP, frekvencia, perióda a pracovný cyklus.

Generátor signálov s 13 priebehmi

Zabudovaný generátor signálu podporuje 13 typov výstupných priebehov vrátane sínusového, štvorcového, trojuholníkového a pílového.Frek­venčný rozsah je od 0 Hz do 10 kHz a amplitúda výstupného signálu je nastaviteľná od 0,1 V do 3,0 V. Pracovný cyklus štvorcovej vlny je nastaviteľný v rozsahu 0 – 100 %. Tento generátor je ideálny na testovanie analógových a digitálnych obvodov.

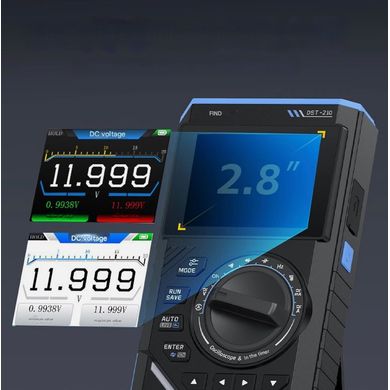

Farebný TFT displej a užívateľsky prívetivé ovládanie

DST-201 je vybavený 2,8" farebným displejom TFTs nastaviteľným podsvietením a dvomi motívovými displejmi. Používateľsky prívetivé ovládanie zabezpečuje otočný volič funkcií a intuitívne rozhranie, ktoré uľahčuje rýchle a efektívne ovládanie.



Dlhá výdrž batérie a nabíjanie cez USB-C

Integrovaná lítiová batéria s kapacitou 3000 mAh poskytuje až 15 hodín prevádzky na jedno nabitie. Zariadenie je vybavené portomUSB-C na rýchle a pohodlnénabíja­nie, vďaka čomu je ideálne na mobilné použitie.

Špecifikácie:

Základné špecifikácie:

• Základné informácie: Model.
• Displej: 2,8" farebný TFT displej
• Podsvietenie: Nastaviteľný jas
• Napájanie: USB-C (5V/1A)
• Batéria: 3000 mAh lítiová
• Jazykové vybavenie: batéria s kapacitou 3,5 litra.
• Rozmery: približne 177,43 × 87,47 × 34,5 mm
• Hmotnosť: približne 300 g


Parametre osciloskopu:

• Vzorkovacia frekvencia: 5 MSa/s
• Analógová šírka pásma: 1 MHz
• Vstupná impedancia: 1 MΩ
• Režim pripojenia: AC/DC
• Rozsah testovacieho napätia: 1:1 sonda: 80 Vpp (max. +40 V), 10:1 sonda: 800 Vpp (max. +400 V)
• Vertikálna citlivosť: 10 mV/úsek ~ 10 V/úsek (x1)
• Vertikálny posun: nastaviteľný pomocou indikátorov
• Horizontálna časová základňa: 500 ns ~ 20 s
• Režim spúšťania: Automatický/nor­málny/jednoduchý
• Typ spúšte: Nástupná a zostupná hrana
• Úroveň spúšťania: Nastaviteľná pomocou indikátorov
• Zmrazenie tvaru vlny: Podpora (funkcia HOLD)
• Automatické meranie: Max, Min, Priemer (Vavg), RMS, VPP, Frekvencia, Perióda, Pracovný cyklus


Parametre multimetra:

• Napätie DC (DC): 1,9999 V / 19,999 V / 199,99 V / 1000 V
• Striedavé napätie (AC): 1,9999 V / 19,999 V / 199,99 V / 750,0 V
• Jednosmerný prúd (DC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Striedavý prúd (AC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Odpor: 19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ / 1,9999 KΩ / 199,99 Ω
• Kapacita: 999,9 µF / 99,99 µF / 9,999 µF / 999,9 nF / 99,99 nF / 9,999 nF / 9,999 mF / 99,99 mF
• Frekvencia: 9,999 MHz / 999,9 kHz / 99,99 kHz / 9,999 kHz / 999,99 Hz / 99,99 Hz / 9,999 Hz
• Teplota: –55 až 1300 °C (-67 až 2372 °F), teplotná sonda nie je súčasťou dodávky
• Kontrola diód/kontinuity: Áno
• Meranie striedavého napätia s jednou sondou (LIVE): Áno


Parametre generátora signálu:

• Výstupný priebeh: Podporovaných 13 typov výstupných priebehov
• Frekvenčný rozsah tvaru vlny: 0 – 10 kHz
• Pracovný cyklus štvorcového tvaru vlny: 0 – 100 % (štvorcový a pílový tvar sú nastaviteľné)
• Amplitúda výstupného signálu: 0,1 V – 3,0 V

Obsah balenia

• FNIRSI DST-201
• meracie hroty pre multimeter
• merací kábel s krokosvorkami
• meracia sonda
• nabíjací kábel
