FNIRSI DPOS350P Digitálny osciloskop, spektrálny analyzátor, generátor signálov, tabletový LCD displej

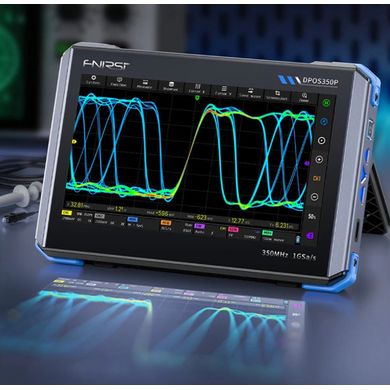

FNIRSI DPOS350P je výkonný a všestranný prístroj 4 v 1, ktorý kombinuje digitálny fosforový osciloskopso šírkou pásma 350 MHz, plnohodnotný generátor signálu do 50 MHz, spektrálny analyzátors roz­sahom 200 kHz až 350 MHz a analyzátor frekvenčnej odozvy. Je určený na profesionálne použitie v laboratóriách, vývojových centrách, výrobných závodoch a údržbárskych aplikáciách – skrátka všade tam, kde je potrebné presne analyzovať elektrické signály v reálnom čase. Vďaka vzorkovacej frekvencii 1 GSa/s, ultrarýchlej obnovovacej frekvencii 50 000 priebehov za sekundu a inteligentnému digitálnemu spúšťaniu dokáže zachytiť aj veľmi krátkodobé anomálie a komplexné signálové javy.

Presné zobrazenie a intuitívne ovládanie

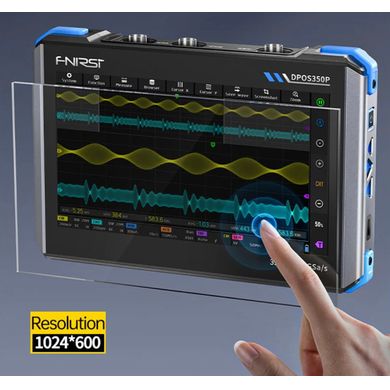

Prístroj je vybavený 7" dotykovým displejom IPSs rozlíšením 1024 × 600 px, ktorý ponúka klasické farebné zobrazenie aj režim farebnej teploty, pričom ovládanie je intuitívne a prispôsobené na presné merania. V režime osciloskopu možno používať rôzne typy meraní – čas, napätie, frekvenciu, úroveň, periódu a ďalšie. Okrem toho podporuje režimy zobrazenia FFT, ZOOM, XY, automatické ladenie, ako aj návrat na nulu spustiteľný jedným tlačidlom. Osciloskop pracuje s dvoma kanálmi, ponúka prepínateľné útlmy (1X/10X/100X), hĺbku pamäte 60 Kpts a rozsah časovej základne 5 ns až 50 s.

Pokročilé generovanie a analýza signálu

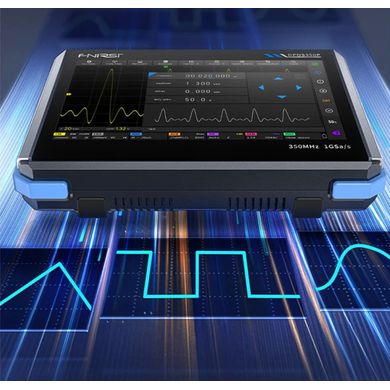

Integrovaný generátor signálov podporuje 14 štandardných priebehov, ako aj vlastné nahrávanie (až 500 skupín) s frekvenčným rozsahom do50 MHz pre sínusový priebeh. Nastavenie zahŕňa jemné ladenie frekvencie (1 Hz), amplitúdy (0 – 5 VPP), posunu (±2,5 V) a pulznej náplne s rozlíšením až 0,1 %. Frekvenčný analyzátor pokrýva pásmo 100 Hz až 50 MHz s možnosťami merania zosilnenia, fázy a frekvencie vrátane podpory kalibrácie systému.

Výkonný spektrálny analyzátor

Analyzátor spektra využíva transformáciu FFT s dĺžkou až 32 K a umožňuje klasické zobrazenie spektra, vodopádový graf a 3D vizualizáciu. Pracuje v rozsahu 200 kHz až 350 MHz a poskytuje merania až do +260 dBmV. Ponúka meranie frekvencie a amplitúdy pomocou kurzora a zobrazuje harmonické zložky signálu. K dispozícii je ajpodpora automatického ladenia akalibrácie systému.

Ukladanie, odolnosť a konektivita

DPOS350P podporuje ukladanie až 500 priebehov a90 snímok obrazovky, export údajov cez USB a jednoduché prehliadanie uložených údajov priamo v zariadení. Napájanie zabezpečuje lítium-iónová batéria skapacitou 8000 mAh s podporou rýchleho nabíjania QC18W (12 V / 1,5 A), ktorá poskytuje prevádzku približne 3 hodiny. Celková spotreba zariadenia je 10 Wa chladenie je riešené aktívne vzduchom. Zariadenie podporuje aktualizáciu firmvéru prostredníctvom obrazu .iso, automatické vypnutie, výber z niekoľkých jazykov (vrátane angličtiny, čínštiny a ruštiny) a je vybavené funkciami prepäťovej ochrany do 400 V.

Kompaktný, ale nekompromisný

Vďaka kompaktným rozmerom 190 × 128 × 37 mm, vysokému výkonu a všestranným funkciám je FNIRSI DPOS350P ideálnym nástrojom pre každého, kto potrebuje spoľahlivo merať, analyzovať a vizualizovaťširokú škálu elektrických signálov – od vývoja a diagnostiky až po finálnu kontrolu kvality.

Technické parametre

Osciloskop

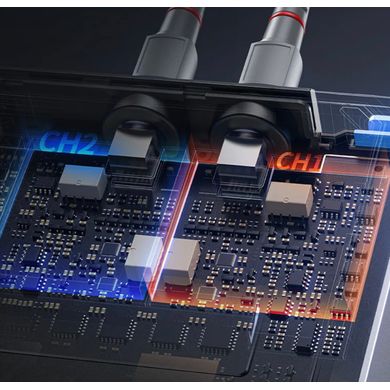

• Počet kanálov: 2 (CH1, CH2)
• Analógová šírka pásma: až 350 MHz (v 1-kanálovom režime)
• Hardvérový filter šírky pásma: 150 MHz / 20 MHz (prepínateľný)
• Vzorkovacia frekvencia: 1 GSa/s (v reálnom čase)
• Hĺbka pamäte: 60 kpts
• Frekvencia obnovovania vĺn: do 50 000 wfms/s
• Čas nábehu: 1 ns
• Vstupná impedancia: 1 MΩ / 14 pF
• Útlm vstupnej sondy: 1X / 10X / 100X
• Vertikálna citlivosť: 2 mV – 20 V (1X), 16 mV – 160 V (1X)
• Presnosť merania jednosmerného prúdu: ±2 %
• Presnosť časovej základne: ±0,01 %
• Režim časovej základne: 5 ns – 50 s/div
• Režim natáčania: 50 ms – 50 s
• Časová základňa ZOOM: podpora
• Režimy zobrazenia: klasická farba / teplota farieb / digitálny fosfor
• Režimy spúšťania: Automatický / Jednorazový / Normálny
• Hrana spúšte: vzostupná / zostupná
• Úroveň spúšte: manuálna alebo automatická (10%-90%)
• Potlačenie spúšte: L1 – L3
• Meranie kurzora: čas, perióda, frekvencia, úroveň, napätie
• Meranie parametrov: 12 typov (vrátane RMS, špička-špička atď.)
• Jednoduché zobrazenie FFT: podpora
• Režim XY: podpora
• Jas vlny: nastaviteľný
• Automatická funkcia jedného tlačidla: podpora
• Funkcia návratu na nulu: podpora
• Režim vysokého rozlíšenia: 8bit – 16bit
• Zobrazenie spektra: podpora

Generátor signálov

• Sínusový: 0 – 50 MHz
• Iné priebehy: 0 – 10 MHz / 5 MHz / 3 MHz (v závislosti od typu signálu)
• Priebehy: 14 štandardných priebehov + vlastné nahrávanie (až 500 skupín)
• Rozlíšenie frekvencie: 1 Hz
• Výstupná amplitúda: 0 – 5 Vpp
• Posun: –2,5 V až +2,5 V
• Rozlíšenie posunu a amplitúdy: 1 mV
• Pracovný cyklus: 0,1 % – 99,9 %, rozlíšenie 0,1
• Vlastné priebehy: podpora importu a záznamu

Analyzátor frekvenčnej odozvy

• Frekvenčný rozsah budiaceho signálu: 100 Hz – 50 MHz
• Amplitúda budiaceho signálu: 0 – 5 Vpp
• Posun budiaceho signálu: –2,5 V až +2,5 V
• Počet frekvenčných bodov: 20 – 500
• Meranie: frekvencia, zosilnenie, fáza
• Režim: jednoduchý/cyklický
• Kalibrácia systému: podpora

Analyzátor spektra

• Metóda merania: FFT (rýchla Fourierova transformácia)
• Dĺžka FFT: 4K – 32K
• Frekvenčný rozsah: 200 kHz – 350 MHz
• Úroveň signálu: –60 dBmV až +260 dBmV
• Meranie kurzora: frekvencia / amplitúda
• Označenie parametrov: maximálna energia / harmonické
• Zobrazenie: klasické spektrum, vodopádový graf, 3D vodopád
• Automatické ladenie: podpora
• Kalibrácia systému: podpora

Pamäť a export

• Ukladanie vĺn: až 500 skupín
• Snímky obrazovky: až 90 obrázkov
• Zobrazenie uložených údajov: podpora
• Export údajov: port USB

Napájanie a prevádzka

• Batéria: 3,7 V, 8000 mAh Li-Ion
• Nabíjanie: QC18W (12 V / 1,5 A), čas nabíjania približne 2 hodiny
• Výdrž batérie: približne 3 hodiny v prevádzke, 5 hodín v pohotovostnom re­žime
• Celková spotreba energie: 10 W
• Chladenie: aktívne (vzduch)

Displej a rozhranie

• Displej: 7" IPS, rozlíšenie 1024 × 600 px
• Dotykové ovládanie: kapacitné
• Jazyky rozhrania: angličtina, čínština, ruština, portugalčina
• Automatické vypnutie: nastavenie od 15 minút do 1 hodiny alebo vypnutie
• Firmvér: podpora aktualizácií prostredníctvom súboru .iso
• Rozmery: 190 × 128 × 37 mm

Obsah balenia

• 1x FNIRSI DPOS350P
• 1x napájací kábel
• 1x kábel s krokosvorkami
• 1x adaptér
• 1x sonda
