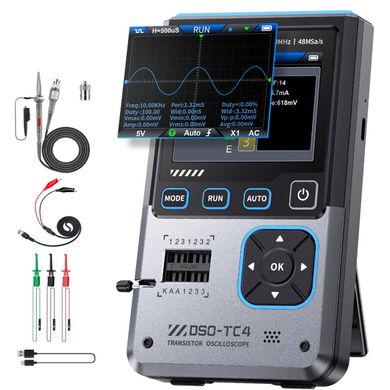

FNIRSI DSO-TC4 Ručný digitálny osciloskop, tester tranzistorov, generátor signálu 3v1, 2,4" displej,

FNIRSI DSO-TC4 je všestranný prístroj, ktorý zjednodušuje prácu azvyšuje efektivitu pri diagnostike, vývoji a opravách. Ideálny pre elektrotechnikov, domácich majstrov, študentov a profesionálov, ktorí chcú mať spoľahlivého partnera vo vrecku. Toto zariadenie spája tri prístroje v jednom kompaktnom balení – osciloskop, tester polovodičových súčiastok a generátor signálov. Tento multifunkčný pomocník je určený na rýchle meranie, ladenie a testovanie, či už pracujete v laboratóriu, dielni alebo v teréne. Vďaka zabudovanej nabíjateľnej batérii(1500 mAh) a nízkej hmotnosti sa ľahko prenáša a je vždy po ruke, keď ho potrebujete.

Presné merania a široké možnosti testovania

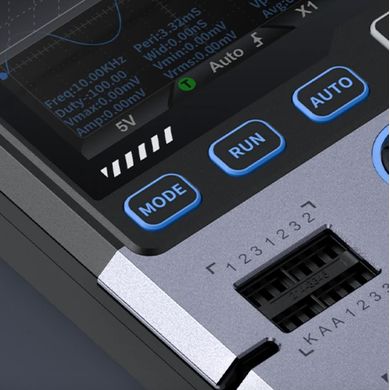

Vďaka realistickej vzorkovacej frekvencii 48 MSa/s a analógovej šírke pásma 10 MHz dokáže DSO-TC4 spoľahlivo zachytiť aj rýchle signály. Prístroj ponúka automatickú identifikáciu komponentov vrátane tranzistorov, diód, FET alebo tyristorov a rozpoznáva ich vývody bez zdĺhavého nastavovania.

Generátor signálov na mieru

Prístroj obsahuje generátor s výstupom do 50 kHz s možnosťou nastavenia frekvencie, amplitúdy (0 – 3 V) a striedania signálov, čo z neho robí ideálny nástroj na testovanie obvodov, prototypovanie a výučbu.

Kompaktný, ale nekompromisný

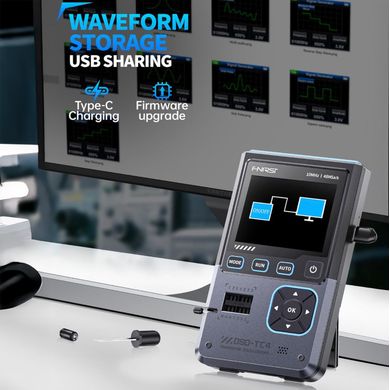

Farebný 2,8" TFT displej zobrazuje signály jasne a prehľadne, zatiaľ čo podpora zachytávania a ukladania priebehov umožňuje analýzu po testovaní. Vysoké limity vstupného napätia (až do ±400 V pri použití sond 10:1) poskytujú ochranu aj v náročných aplikáciách.

Technické parametre

• Veľkosť displeja: 2,8"
• Typ displeja: TFT
• automatické vypnutie v režime nečinnosti: áno

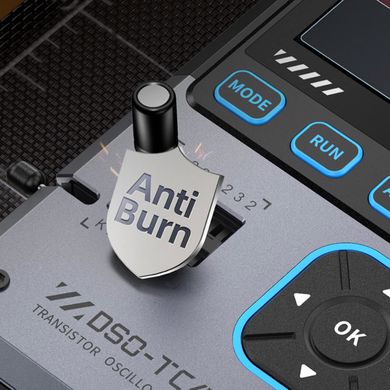

• ochrana proti vypáleniu: áno
• automatická kalibrácia: áno

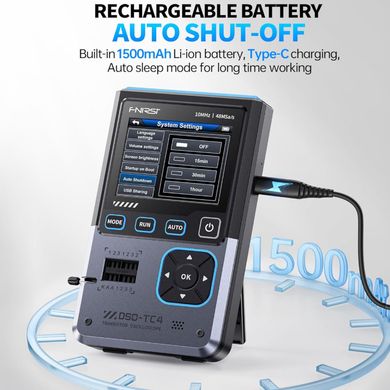

• Kapacita integrovanej batérie: 1500 mAh (až 4 hodiny prevádzky)
• Vzorkovacia frekvencia: 48MSa/s
• Výstup generátora: do 50 kHz
• Analógová šírka pásma: 10 MHz
• vstupná impedancia: 1 MΩ
• Testovanie induktorov: 10μH~1000μH
• Test DS18B20: áno
• Test DHT11: áno
• testované napätie: do ±400 V
• režim spojenia: AC/DC
• rozsah testovacieho napätia: 1:1 sonda: 80Vpp (+40V)
• základný časový rozsah: 50ns až 20s
• Generátor signálov: 13 typov výstupov, 0–50 kHz, 0–3 V
• vertikálna citlivosť: 10 mV/div až 10 V/div (rozsah X1)
• režimy prepínania: automatický/nor­málny/jednoduchý
• úroveň spúšťania: nastaviteľná s indikáciou
• automatické meranie: max, min, priemer, RMS, Vpp, frekvencia, cyklus, pracovný cyklus
• nabíjací konektor: USB-C
• podporované jazyky: čínština, angličtina, nemčina, portugalčina, japončina, španielčina, kórejčina, ruština
• Rozmery: 90 × 142 × 27,5 mm
• hmotnosť: 186 g

Obsah balenia

• 1x DSO-TC4
• 1x nabíjací kábel USB-C
• 1x sonda P6100
• 1x adaptér
• 1x kábel s krokosvorkovými koncovkami
• 3x testovací háčik
