FNIRSI DPOX180H Digitálny osciloskop a generátor signálov 2v1, 2,8" IPS displej, dvojkanálový, 180MHz

Digitálny fosforový osciloskop FNIRSI DPOX180H je ideálnou voľbou pre inžinierov a technikov, ktorí sa podieľajú na vývoji a údržbe elektronických zariadení, vďaka svojej schopnosti poskytovať podrobnú analýzu signálu. Výskumníci a študenti v oblasti elektrotechniky ocenia jeho pokročilé funkcie a presnosť, ktoré sú vhodné na experimentálnu prácu a vzdelávanie.

Digitálny fosforový osciloskop FNIRSI DPOX180Hpredsta­vuje revolučný prelom v technológii merania vďaka použitiunajnovšej digitálnej fosforovej technológie. Táto technológia umožňuje osciloskopu prekonať tradičné nedostatky spojené so šumom a skreslením priebehu. Ponúka tiež jedinečnú funkciu zobrazenia teploty farieb, ktorá sprehľadňuje rozloženie signálu a jeho pravdepodobnostné charakteristiky vrátane časov nábehu a poklesu signálov. Vďaka režimu XY a technológii digitálneho luminoforu možno efektívne porovnávať amplitúdu, frekvenciu a fázu dvoch skupín signálov.

Osciloskop je navrhnutý s ohľadom na profesionálne použitie a je vybavený 2-kanálovým integrovaným generátorom signálov DDS so šírkou pásma 180 MHz avzorkovacou frekvenciou 500 msa/s. Jeho inovatívny digitálny spúšťací systém, funkcia merania kurzora a vysoká obnovovacia frekvencia tvaru vlny 50 000 wfm/s z­aručujú výnimočnú presnosť a spoľahlivosť merania.
Použitý 2,8" IPS displej s plným rozlíšením a zabudovaná lítiová batéria 4,2 V/3000 mAh zaručujú pohodlnú a dlhotrvajúcu prevádzku. Okrem toho osciloskop ponúka ochranu proti prepáleniu vysokým napätím a funkciu automatického vypnutia na zvýšenie bezpečnosti a úspory energie.

Medzi jeho jedinečné a inovatívne funkcie patrínastaviteľné automatické obmedzenie šírky pásma, ktoré sa automaticky prispôsobí aktuálnemu rozsahu časovej základne na optimálnu analýzu a meranie šumových signálov. Adaptívne nastavenie potlačenia vysokých frekvencií zabezpečuje stabilné spúšťanie bez ohľadu na frekvenciu signálu alebo veľkosť šumu.

Zabudovaný generátor signálov s funkciou 20M DDS so 14 druhmi štandardných funkcií, výstupnou amplitúdou 1VPP a nastaviteľnosťou frekvencie od 1 Hz poskytuje vynikajúcu flexibilitu pri simulácii rôznych signálov. Vďaka pokročilej technológii je osciloskop schopný zachytiť a generovať komplexné signály s väčšou objektivitou a realizmom ako tradičné generátory signálov.

Jeho ľahko použiteľné rozhranie s režimami AUTO spúšťania jedným tlačidlom a adaptívneho spúšťania umožňuje efektívne meranie a zobrazovanie spektra FFT bez potreby zložitého nastavovania. Funkcia ukladania s možnosťou jednoduchého exportu údajov prostredníctvom pripojenia USB do počítača ďalej zvyšuje praktickosť a efektívnosť práce s osciloskopom FNIRSI DPOX180H.

Vlastnosti: Funkcie, ktoré sa vyznačujú vysokou odolnosťou voči rušivým vplyvom:

• Ručný digitálny fosforový osciloskop FNIRSI

• 1. Digitálny fosforový osciloskop, prekonáva tradičné snímanie priebehu osciloskopu, jasnejšie vidí charakteristiky rozloženia signálu
• 2. Zobrazenie teploty, s podporou digitálneho fluorescenčného systému, zobrazenie farebného priebehu možno rozdeliť na stupne šedej a farebnú teplotu
• 3. Digitálne fosforové zobrazenie v režime XY, porovnanie amplitúdy, frekvencie a fázy dvoch súborov signálov


• Plne funkčný a ľahko použiteľný

• 1. Automatické nastavenie jedným tlačidlom, zabudovaný účinný riadiaci algoritmus, automatické rozpoznanie charakteristík signálu
• 2. Manuálne meranie kurzora, manuálne čítanie amplitúdy alebo periódy signálu na výpočet špičky a frekvencie
• 3. Kompletná funkcia spúšťania, tri režimy spúšťania: automatický, jednoduchý a konvenčný
• 4. Generátor funkčných signálov DDS 20M, so 14 druhmi štandardných funkčných signálov, výstupná amplitúda je pevne stanovená na 1 VPP


• Presné údaje a monitorovanie v reálnom čase

• 1 .Ultra vysoká citlivosť, minimálny rozsah merania je 5 mV
• 2. Mimoriadne vysoká rýchlosť obnovovania tvaru vlny, rýchlosť obnovovania tvaru vlny až 50 000 wfm/s
• 3. Režim posúvania veľkej časovej základne, monitorovanie zmien úrovne v reálnom čase
• 4. Originálny sekaný výstup, zachytenie časti alebo celého signálu meraného osciloskopom ako výstupného signálu generátora signálu


• Zobrazenie priebehu a uloženie údajov

• 1. Displej IPS Full Vision HD, 2,8" displej IPS HD v kombinácii s technológiou digitálneho fosforu, charakteristiky priebehu možno vidieť na prvý pohľad
• 2. Ukladanie priebehov/snímok jedným tlačidlom, uloženie obsahu zobrazenia na obrazovke alebo pôvodných údajov priebehu na miestny disk
• 3. Výkonný prehliadač údajov, môžete kedykoľvek skontrolovať dátové súbory WAV, obrazové súbory BMP a orezať súbory na miestnom disku
• 4. Export údajov cez USB, pripojte sa k počítaču pomocou dátového kábla USB a prezrite si obrazové súbory BMP uložené na disku osciloskopu


• Originálna technológia na zníženie rušivého šumu

• 1. Mimoriadne vysoký odstup signálu od šumu, zlepšenie odstupu signálu od šumu s jedinečným dizajnom prednej časti, vďaka ktorému je krivka jasnejšia
• 2. Originálne nastaviteľné automatické obmedzenie šírky pásma, šírka pásma obmedzená na základe aktuálnej časovej základne na použitie pri meraní a analýze rušenia
• 3. Originálne adaptívne nastaviteľné vysokofrekvenčné potlačenie, spúšťanie a potláčanie vysokofrekvenčných zložiek podľa frekvenčných charakteristík tvaru vlny, ktoré je vhodné na meranie a analýzu signálov s veľkým šumom




Dôležité odkazy:

• Informácie oaktualizáciách softvéru, softvéri a ďalšie informácienájdete na webovej stránke výrobcu tu



Technické špecifikácie:

• Typ: DPOX180H
• Počet kanálov: 2
• analógová šírka pásma: 180 MHz
• maximálna vzorkovacia frekvencia v reálnom čase: 500 ms/s
• čas nábehu: 2,5 ns
• Režim pripojenia: AC/DC
• vstupná impedancia: 1MΩ, 18pF
• Vertikálna citlivosť: 50mV/div ~ 10V/div
• Horizontálny časový rozsah: 50ns/div ~ 50s/div
• Časový rozsah základne: 5ns – 50s
• Presnosť času: +0,01%
• Detekcia spúšťania: digitálna
• režim spúšťania: automatický/jed­norazový/normál­ny
• rozsah merania 40mV – 80V
• ukladanie obrazu na obrazovku: 90
• počet zachytených signálov: 500
• režim rolovania: áno
• Režimy X-Y: áno
• automatické nastavenie: áno
• meranie parametrov: 12 typov
• Generátor signálov: 14 signálov
• zobrazenie: frekvencia / čas / amplitúda
• priblíženie: áno
• veľkosť displeja: 2,8"
• rozlíšenie displeja: 320×240
• Typ: IPS
• pripojenie: USB
• automatické vypnutie: 5 min – 2 hod.
• Aktualizácia firmvéru: áno
• batéria: áno, integrovaná
• kapacita: 3000 mAh
• prevádzkový čas: približne 3,5 hod.
• 135 × 90 × 40 mm

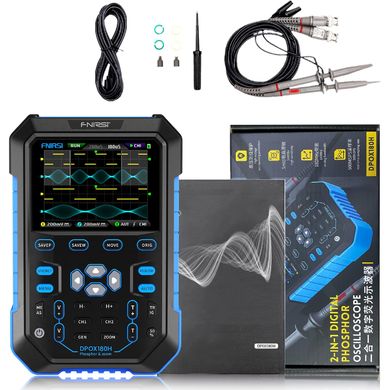

Obsah balenia

• osciloskop
• napájací adaptér
• Napájací kábel USB-C
• 2ks 200M meracích sond
• prídavný hrot
• 8x označovací krúžok
