3D skener Revopoint Trackit Tracking

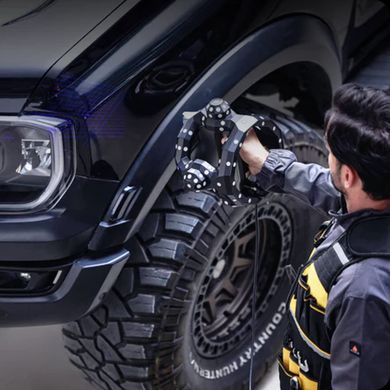

Revopoint Trackit je pokročilý 3D optický skener so schopnosťou sledovania polohy, ktorý kombinuje duálny kamerový systém s modrým laserovým skenovaním na dosiahnutie priemyselnej presnosti.Zari­adenie umožňuje skenovanie úplne bez použitia značiek, sprejov alebo iných pomôcok, čo výrazne urýchľuje pracovné postupy a znižuje náklady na prípravu objektov. Skener dosahujevýnimočnú objemovú presnosť 0,025 mm + 0,04 mm × L(m), čo ho radí medzi špičku vo svojej triede. Automatická kalibrácia pomocou dvojosového kardanu skracuje čas prípravy o polovicu v porovnaní s tradičnými metódami a zároveň eliminuje ľudské chyby pri nastavovaní. Zariadenie dokáže skenovať objekty v rozsahu od 10 mm do 6 m, čím pokrýva širokú škálu aplikácií od malých súčiastok až po celé vozidlá. Ľahká, ale pevná konštrukcia z uhlíkových vlákien zabezpečuje štrukturálnu integritu aj v náročných priemyselných podmienkach, zatiaľ čo sledovací objem dosahujúci 3,26 × 2,85 m pri vzdialenosti 4 m poskytuje dostatočný priestor na efektívnu prácu s veľkými objektmi.

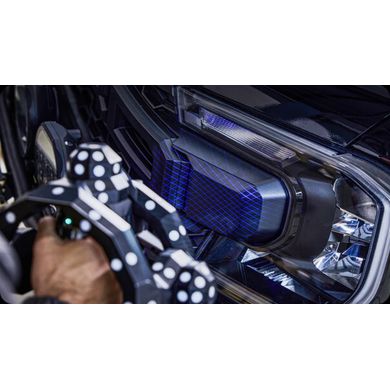

Trackit je vybavený dvoma režimami laserového skenovania pre maximálnu všestrannosť použitia. Modrý krížový laser s 30 riadkami dokáže zachytiť až 1,5 milióna bodov za sekundu, čo umožňuje rýchle skenovanie veľkých povrchov vrátane tmavých a lesklých materiálov, ktoré sú pre bežné skenery ťažko spracovateľné. Jednoduché prepnutie na modrý laser s jedným lúčom zabezpečuje presné snímanie hlbokých otvorov, úzkych drážok a zložitých geometrických tvarov.Základňa s dvoma kamerami nepretržite monitoruje polohu skenera v priestore a automaticky spája jednotlivé snímky, čím sa eliminuje potreba manuálneho zarovnávania pri postprodukcii. Dodávaný softvér Revo Trackit poskytuje živý náhľad mračna bodov, automatické spájanie sietí, nástroje na úpravu a export do formátov PLY, OBJ, STL a FBX. Súčasťou sú aj nástroje Revo Measure and Design na konverziu skenovania do CAD, analýzu rozmerov a vykazovanie noriem GD&T. Vďaka tomu je Trackit ideálny na kontrolu kvality, reverzné inžinierstvo a prototypovanie.

Špecifikácie:

• Presnosť objemu: 0,025 mm + 0,04 mm × L(m)
• Rýchlosť skenovania: až 1,5 milióna bodov za sekundu
• Rozsah skenovania: 10 mm až 6 m
• Objem skenovania: 3,26 × 2,85 m pri vzdialenosti 4 m
• Typ lasera: modrý laser, vlnová dĺžka 450 nm
• Režimy lasera: 30-riadkový krížový a jednoduchý lúč

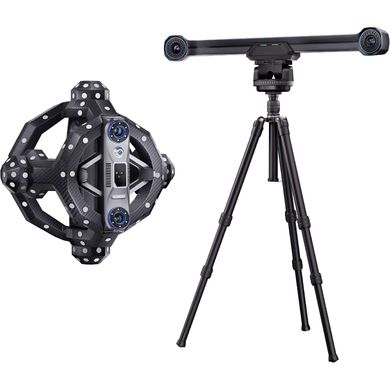

• Sledovací systém: základňa s dvoma kamerami s optickým sledovaním
• Kalibrácia: automatická s dvojosovým kardanom

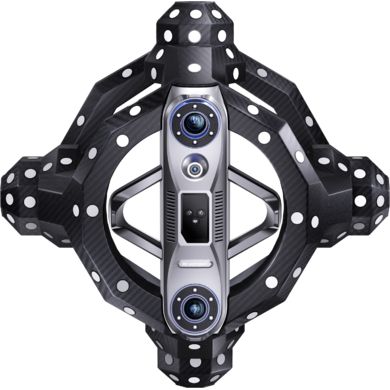

• Konštrukcia rámu: uhlíkové vlákna
• Podporované formáty: PLY, OBJ, STL, FBX
• Softvér: Revo Trackit, Revo Measure, Revo Design
• Použitie: manuálne alebo stacionárne skenovanie
