Brodit grip, dĺžka 174 mm, pre štvorcový profil 5-130 mm a max. šírku 87 mm, AMPS

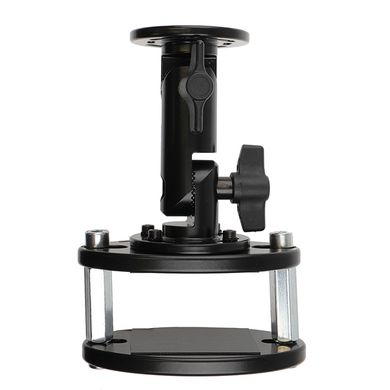

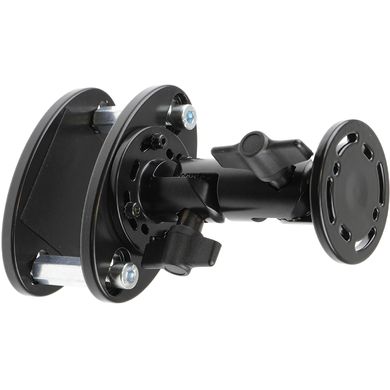

Montážna základňa pre vysokozdvižný vozík Brodit s nastaviteľným uhlom ramena na inštaláciu držiakov Brodit so vzorom montážnych otvorov AMPS. Montážna základňa má celkovú výšku 174 mm.

Montážna základňa s ramenom je vhodná na inštaláciu konzol Brodit alebo iných konzol so vzorom otvorov AMPS na vysokozdvižných vozíkoch. Je vhodná na inštaláciu na rúry, tyče a profily s hrúbkou 5 – 130 mm a maximálnou šírkou 87 mm. Dĺžka ramena je 114 mm.
Držiaky sa inštalujú na montážnu dosku s priemerom 64 mm.
Montážna doska a základňa sú vybavené kolíkmi, medzi ktoré sa umiestni rameno. Rameno je možné nastaviť pre optimálny uhol pohľadu na zariadenie. Na oboch koncoch sú nastaviteľné kĺby so zaisťovacími zubami. Na jednom konci možno nastaviť uhol v rozsahu 0 – 180° (16 polôh v krokoch po 11,25°) a na druhom konci možno rameno nakloniť v rozsahu0 – 195° (8 polôh v krokoch po 24°).

Výhody:

• univerzálne použitie
• Vzor otvorov AMPS

Technické parametre:

• Priemer ramena: 30 mm
• celková dĺžka: 17 lbs. 5 –130 mm a maximálna šírka 87 mm
• montážna plocha pre držiak: priemer 64 mm, otvory AMPS
• hmotnosť: 224 g
• rozmery: 174 × 119 × 68 mm
• materiál: hliníková zliatina, plast
